NEWAY GIZMATICバルブリフェーサーの紹介

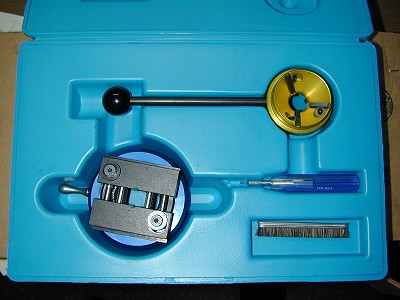

GIZMATICのセット内容は本体、調整用レンチ、清掃用ブラシ、専用ケースとなります。
カッターの裏表の2面で、45度と30度の加工が可能です。バルブステム4mm〜10mm、 バルブサイズ16mm〜50mmに対応します。価格は約59,000円です。研磨ではなく、切削加工なのでバルブの材質によっては表面が荒れる場合が ありますご希望でしたら当社にてテスト加工が可能です。ご希望の方はお問い合わせの上、テスト用のバルブを吸気側、排気側の各一個発送して下さい。


使用には別途作業台に固定されたバイスが必要です。バイスで締め込むことでバルブステムをロックする構造となっています。


この短いレバーが刃の送り用です。長いハンドルは刃の回転用です。


バルブをセットします。バイスに挟んでいる部分に対し、青い部分以上の箇所は自由に動くので バルブをセットする際に位置もセンターになるよう合わせます。

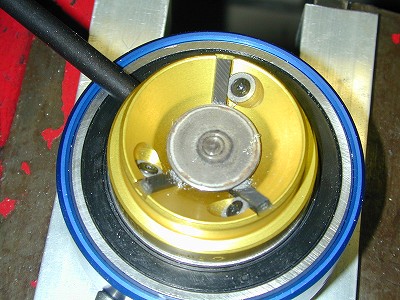

長いレバーで刃を回転させながら、短いレバーで少しずつ送ります。バルブはバイスで固定されており、 カッター側が上がる構造になっています。加工の初めと終わりは送りを少なくして下さい。 長いレバーには回転以外の力が加わらないようにして下さい。

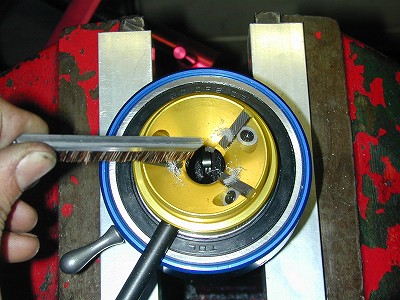

使用毎にブラシで清掃して下さい。
バルブの状態にもよりますが、慣れるとバルブ一本30秒程度で修正可能です。

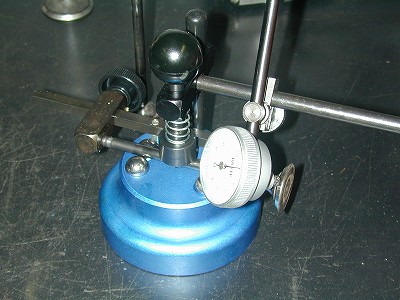

チェック用の測定器具も購入して、仕上がり精度も確認済みです。元の状態で曲がりが無い限り、 問題なく修正可能です。
