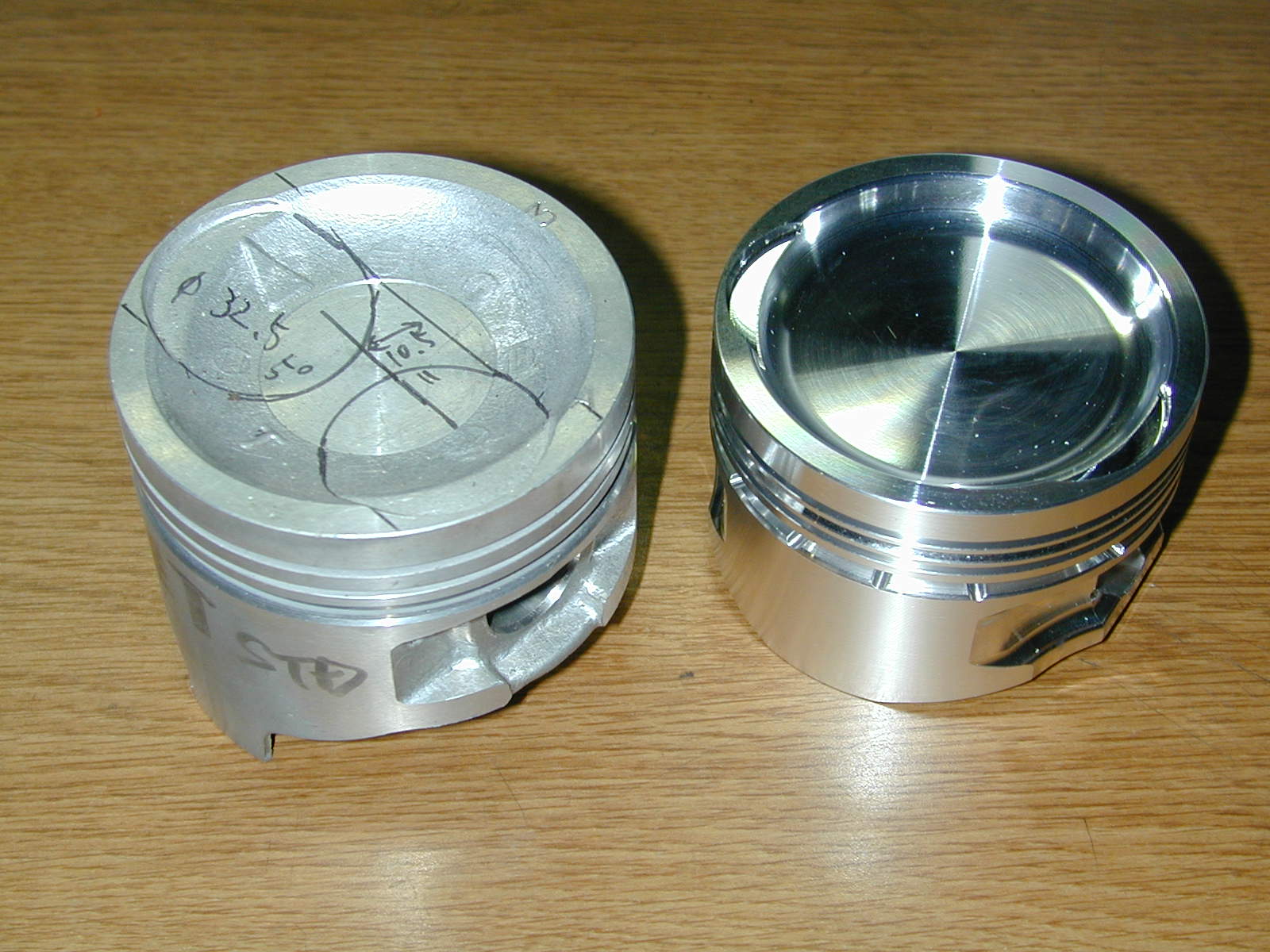

メーカーにデータの無いピストンを製作する場合、サンプルピストンを預かり、バルブリセス 等を採寸し、図面を起こして注文してます。寸法はボアに左右されないように必ずピストンの センター基準で指定して下さい。クロスフローで全シリンダー共通のピストンなので リセスも対称です。

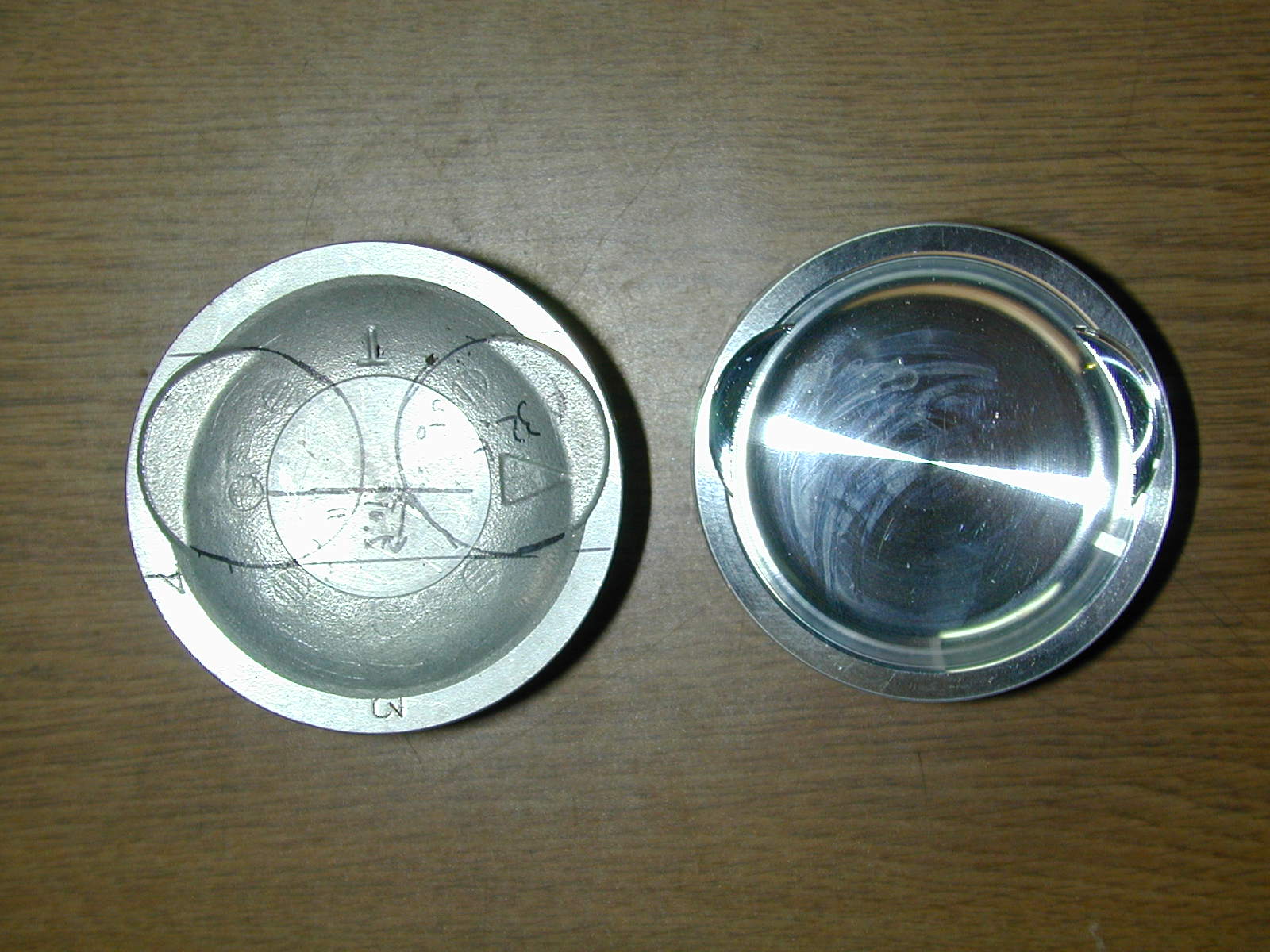

ピストントップを上から見るとこんな感じ。

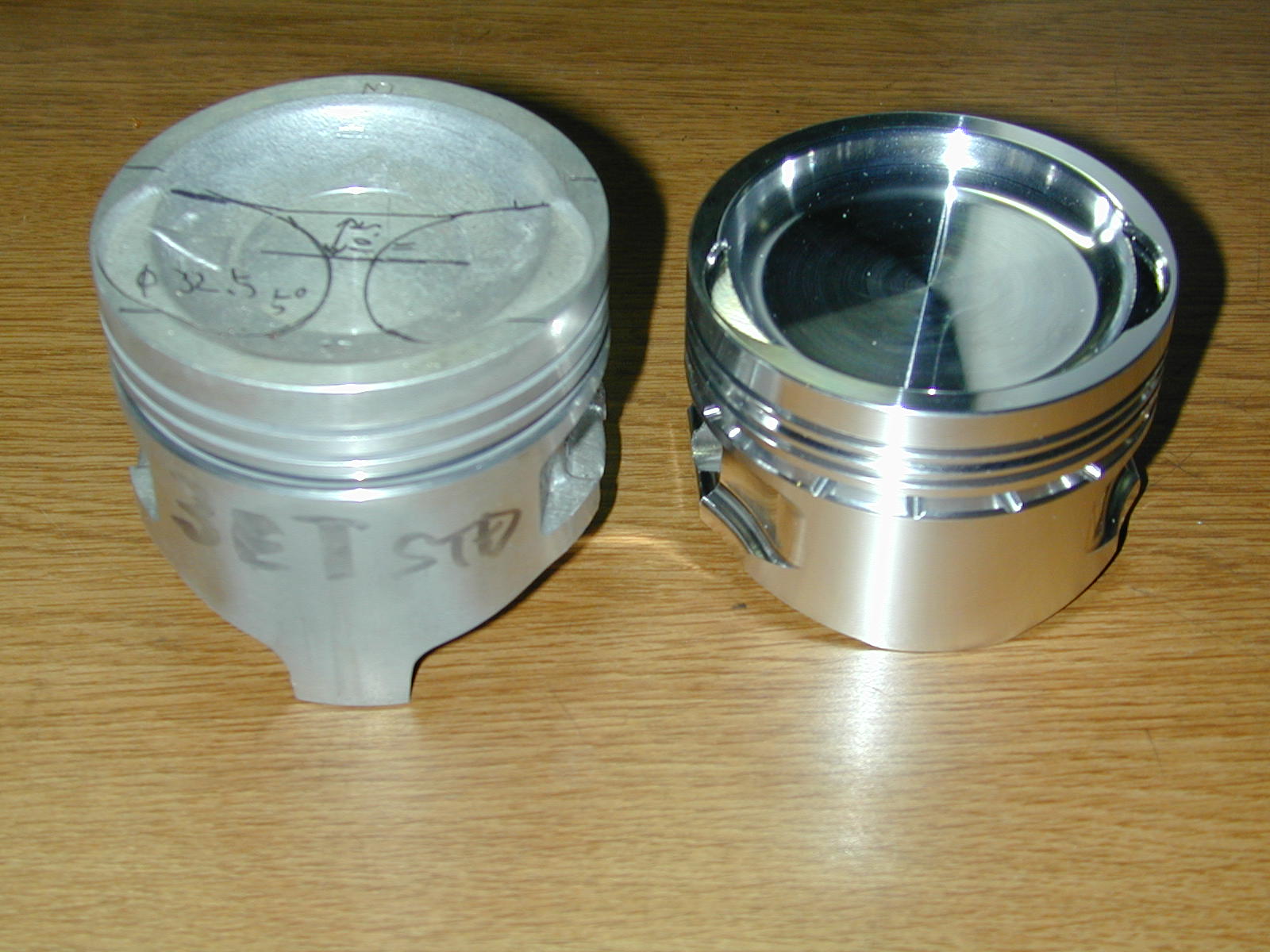

ピストンスカートの形状も最近のピストンっぽくなりました。
